AIPO e ARPAE Emilia Romagna

ESIGENZE

Nel 2009 AIPO e ARPAE Emilia Romagna hanno voluto la realizzazione di un sistema di monitoraggio e telecontrollo del Bacino del Mincio, affinché fosse utile per la difesa dal rischio idraulico ed idrologico della Città di Mantova.
Le principali attività di regolazione degli impianti del bacino del Mincio, sono state dettate da necessità di:

• difesa idraulica della Città di Mantova che richiede la regolazione delle piene;
• mantenimento del Deflusso Minimo Vitale delle acque, salvaguardando le caratteristiche chimico-fisiche delle acque e dell’ecosistema;
• rifornire d’acqua il comparto agricolo e industriale. Rispettivamente per fini irrigui e per la produzione di energia elettrica nelle centrali di Montina e Montecorno;
• mantenere i livelli finalizzati alla navigazione;
• regolare le acque del Lago di Garda e del Mincio per le finalità del turismo locale;
• gestire delle regolazioni idrauliche sul Fiume Adige indotte dalla galleria Mori-Torbole tra Adige e Garda.

CARATTERISTICHE

Il progetto è stato realizzato e implementato in RTI da CAE e MISA Srl, azienda leader in Italia nella progettazione e nella realizzazione di grandi impianti per il telecontrollo per la gestione e sollevamento acqua e per la regolazione di paratoie in contesti ambientali distribuiti.

Il Mincio è l’unico emissario del Lago di Garda e, per poter far fronte a tutte le necessità sopra riportate viene regolato attraverso un sistema di controllo e regolazione con paratoie integrato con stazioni di monitoraggio idrometeorologico. Il tutto è stato è integrato con reti di monitoraggio dell’ Emilia Romagna, del Veneto e della provincia di Trento.

Le paratoie possono essere gestite manualmente, cioè sempre in seguito ad un comando impartito dall’operatore, o automaticamente, ad esempio secondo una logica predefinita per cui la paratoia si regola ad un determinato livello. Una delle logiche impostabili è funzionale a garantire la massima efficienza di tutte le centrali idroelettriche dislocate lungo il corso del fiume, con le quali, grazie ad un sistema sviluppato da CAE, le paratoie si interfacciano.

Il sistema comprende inoltre un servizio di allerta che si manifesta nell’invio di sms ai numeri preposti quando si verificano situazioni particolari, come blackout, o al superamento di soglie preimpostate che, secondo il modello idraulico, indicano un rischio idraulico. Per essere in grado di fornire questo servizio, il funzionamento del sistema è garantito in ogni condizione ambientale, soprattutto durante il verificarsi di eventi atmosferici estremi.

COMPOSIZIONE

Interventi sugli impianti:

• Telerilevamento posizione di n.21 paratoie (n. 21 sistemi di misura posizione paratoie)
• Telerilevamento n. 14 livelli idrometrici (n.10 stazioni)
• Comando manuale locale e telecomando apertura n.21 paratoie (n.8 quadri elettrici)
• Controllo automatico sul livello di n.10 gruppi paratoie (n.10 sistemi PLC): Salionze (Mincio), Salionze (Virgilio), Salionze (Seriola), Pozzolo, Marenghello, Casale di Goito, Vasarone, Formigosa Botte-Sifone, Formigosa Scaricatore, Vallazza, Governolo

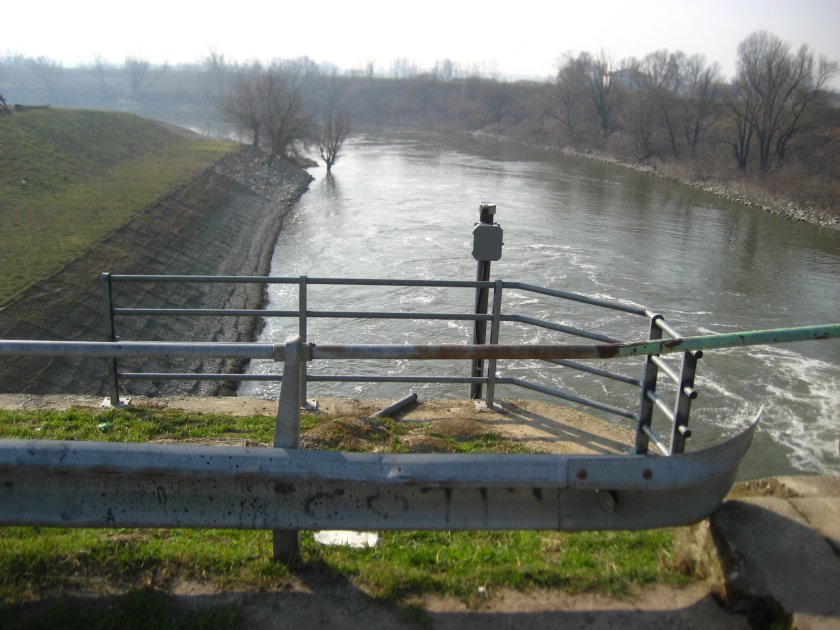

• Immagini impianto

Interventi rete radio:

• Scambio dati tra le reti di Veneto-Trentino Alto Adige-Emilia Romagna
• Ripetitore radio rete locale telecontrollo
